多段结组 · 保护站

上方保护:ATC、Grigri、Neox、单向滑轮

先攀爬到保护站以后,从上面把跟攀保护上来。这一页只讲这四件装备在保护站上怎么用,以及各自会在什么情况下失效。

查阅用的对照页,不能替代合格教练当面带练,以你手上那份厂家说明书为准。带辅助制动的保护器和单向滑轮,都不是「手一放就会自己锁死」的东西。

对照

ATC / Reverso Grigri Neox 单向滑轮
是什么 管状保护器,靠手刹车。挂成 Guide 模式会多一层辅助制动 带凸轮的保护器,有辅助制动 多了一个转轮的 Grigri,出绳更顺 爬升、拖拽用的滑轮
不是保护器
松开刹车手 多数时候会咬住;但绳装反、两根绳交叉的时候不会 可能锁住;换成细绳或者新绳,也可能自己往下溜 比 Grigri 更滑,锁止有可能根本不启动 往上抽是自由的
一有松弛就会坠
下放跟攀
慢,步骤多
相对好下
能下,手感更滑
基本没法下放
最怕 用体重去压那把制动锁锁一转,辅助制动立刻解除,跟攀就直接掉下去了。绳装反、两根绳交叉,也一样会失效。 凸轮被岩石顶住,或者刹车手松开凸轮和手柄一被顶住,制动就失灵,绳能直接抽出去。手一离开刹车端,细绳和新绳会靠自己的重量滑走。 以为它能自己锁住,就把手放开了转轮比 Grigri 更顺,也更滑。刹车手不先给出那一点张力,锁止可能根本不会启动。 快到站时松了绳,或者跟攀爬到了滑轮上面只有绳一直绷直才谈得上收绳。一旦松弛就是一次自由落体,带齿的凸轮会咬伤绳皮,甚至伤到绳芯。

辅助制动=绳被凸轮或槽口压住,帮你分担一部分力,不是替你锁死。Guide 模式=把管状器挂在保护站上、而不是挂在自己安全带上。表格手机上可左右滑动;「ATC」指 Reverso、ATC Guide、DMM Pivot 这类带 Guide 孔的管状器,普通 ATC 没有那个孔。

管状保护器 · Guide / Reverso

ATC

认证保护器

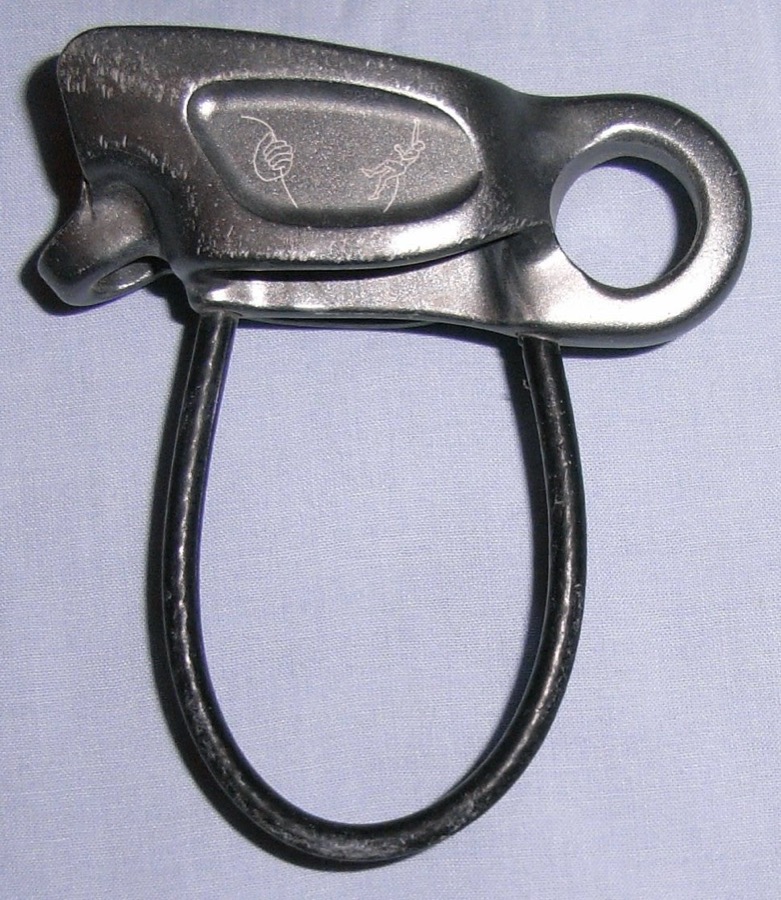

ATC Guide 侧面,右侧大孔是挂保护站的 Guide 孔,左端小孔是下放用的释放孔
右侧那个大孔就是挂保护站用的 Guide 孔,普通 ATC 上没有;左端的小孔是释放孔,下放时穿扁带用。DarthLarwa,公有领域

把保护器挂在保护站的主点上,跟攀坠落时绳被拉向槽口压住,产生辅助制动。跟攀的体重不压在你身上,三人结组还能同时收两根绳。

Petzl 说明书写得很直白:这个器械不会自动锁绳,真正在锁绳的是你的刹车手。另外,不要把体重压到制动锁上,也就是穿过绳耳的那把锁,它一转,辅助制动立刻解除。

失效
  • 绳装反了,或者两根绳交叉了。辅助制动会失效;同时保护两名跟攀时,还可能只有一根失效。Petzl 说明书里的第 7e、7f 两张图就是讲这个,产品页 Technical information 可以下载。
  • 需要把跟攀放下来。刹车绳先绕过保护站高点转向、打抓结备份,再用扁带穿过释放孔同样经高点转向,最后才靠体重可控地撬开。不要徒手硬撬,VDiff 那篇有分步示意图

凸轮辅助制动

Grigri

认证保护器

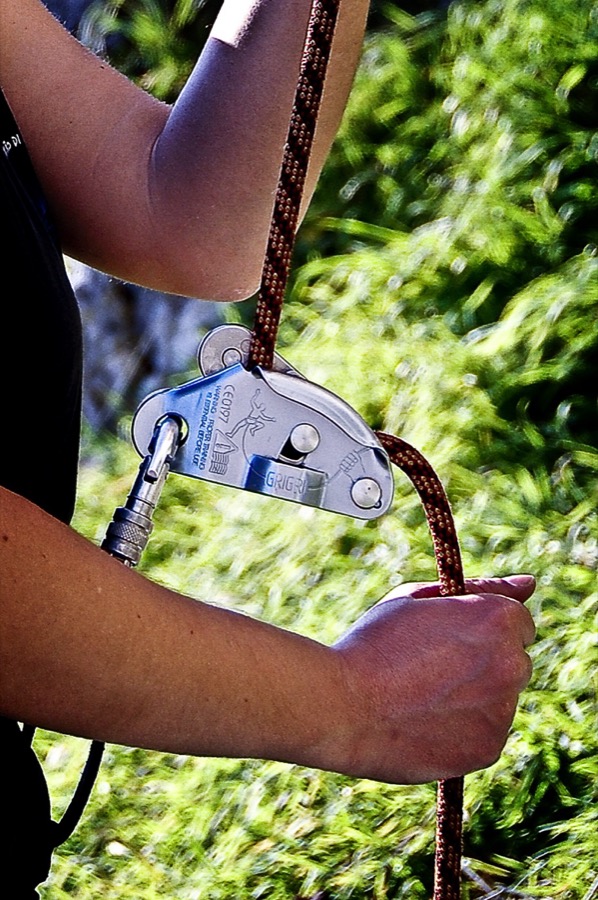

Grigri 保护,刹车手抓着绳子
刹车手必须一直抓着。照片里是初代 Grigri,现行款外形已经不一样了。Rupertsciamenna,CC BY-SA 3.0

Petzl 允许两种挂法:挂在自己安全带上、绳经保护站高点转向,或者直接挂在保护站上。绳要照壳体上刻的攀登者和刹车手图标装对,器械上并没有箭头。

挂安全带的手法和你平时做顶绳保护一样,代价是保护站受力更大,坠落大或者两人体重差得多时,你会被拽向转向点;直接挂站上受力更小,但凸轮更容易顶到岩石。

刹车绳任何时候都不能放开。需要腾出手时,照厂家做法在刹车端打一个止绳结。Petzl 还明确禁止拿 Grigri、Neox 做自我保护。

失效
  • 凸轮或者手柄被岩壁、锁门顶住,制动就被顶死,绳能直接抽出去。
  • 用细绳、新绳,尤其是直接挂在保护站上的时候,手一离开刹车端,绳会靠自身重量往下滑。

转轮给绳 · 更要抓刹车绳

Neox

认证保护器,更滑

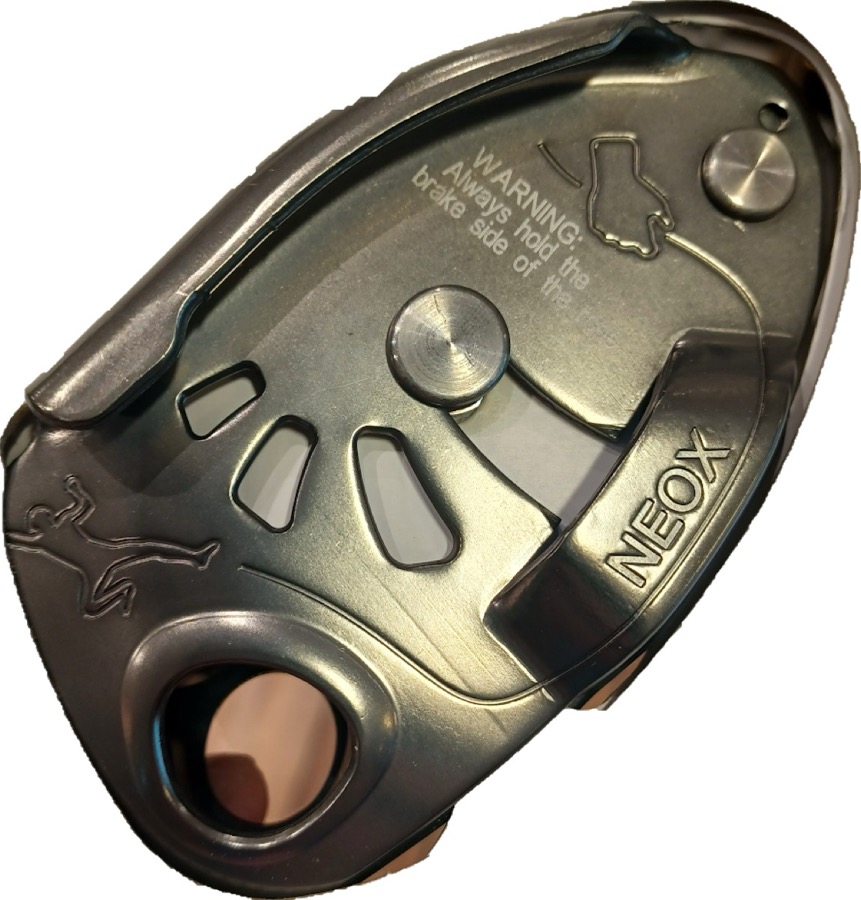

Petzl Neox 壳体上刻着始终抓住刹车端
壳体上就刻着「Always hold the brake side of the rope」。Wachs,CC BY-SA 4.0

挂法和 Grigri 完全一样。转轮让出绳和收绳都更顺,所以它也最容易被误当成「可以放手」的器械。

Petzl 讲得很清楚:真正触发锁止的,是刹车手先给出的那一点张力。手不握着刹车端,器械有可能根本不锁。把它当成更滑的 Grigri,不要当成更聪明的 Grigri。

单向滑轮 · 未认证为保护器

单向滑轮

不是保护器

PETZL MICRO TRAXION 铭牌

它拿的认证是
EN 567 上升器
上升器是抓着绳往上爬用的
不是保护器的 EN 15151
凸轮咬住绳时的破断力
4 kN
大约 400 公斤的拉力

数据来自 Petzl 官方产品页。

这类滑轮的本行是爬升和拖拽:绳往一个方向抽得动,反方向就被一颗带齿的凸轮咬住。它之所以「能」拿来收跟攀的绳,前提只有一个:跟攀上方那段绳始终绷紧,不出现自由落体。快到保护站、以及在站上做操作的时候,最容易一下子攒出 50 cm 松绳。

Petzl 的原话:它们不是保护器,也没有为这个用途做过认证。跟攀绝对不能爬到保护站的高度,更不能爬到滑轮上方。

失效
  • Petzl 的实测:一旦真的坠上去,带齿的凸轮会咬伤绳皮,甚至伤到绳芯;在一根旧绳上还出现过整绳拉断。
  • 跟攀挂在屋檐下过不去时,从站上很难安全地把他放下来,Petzl 建议改成往上拉。

本页建议,不是厂家原文:只有坡度很缓、几乎不会坠落、也不需要下放的地形才考虑它。

怎么选

三人结组,基本不需要退回

用 ATC Guide 或者 Reverso。出发前先在地面把下放流程练熟。

可能要下放,有屋檐或者难点

用 Grigri。挂安全带经高点转向,手法最接近你熟悉的顶绳保护;直接挂站上更省力,但要盯着凸轮别顶到岩石。

你带的是 Neox

手一离开刹车绳就会出绳,细绳、新绳时更明显。

坡度缓到基本是走上去的

这时单向滑轮才进入候选。绳要始终绷直,快到站时尤其不能松。

保护站本身不可靠的话,换什么保护器都没有用。

依据以厂家为准,正文里已逐条给了链接。另见 MICRO TRAXION 规格。 本页没有引用 Black Diamond 和 DMM 的说明书,你手上是 ATC Guide 或 Pivot 的话以那份为准。照片来自 Wikimedia Commons,按原授权使用。
